360KW分體六槍直流充電樁

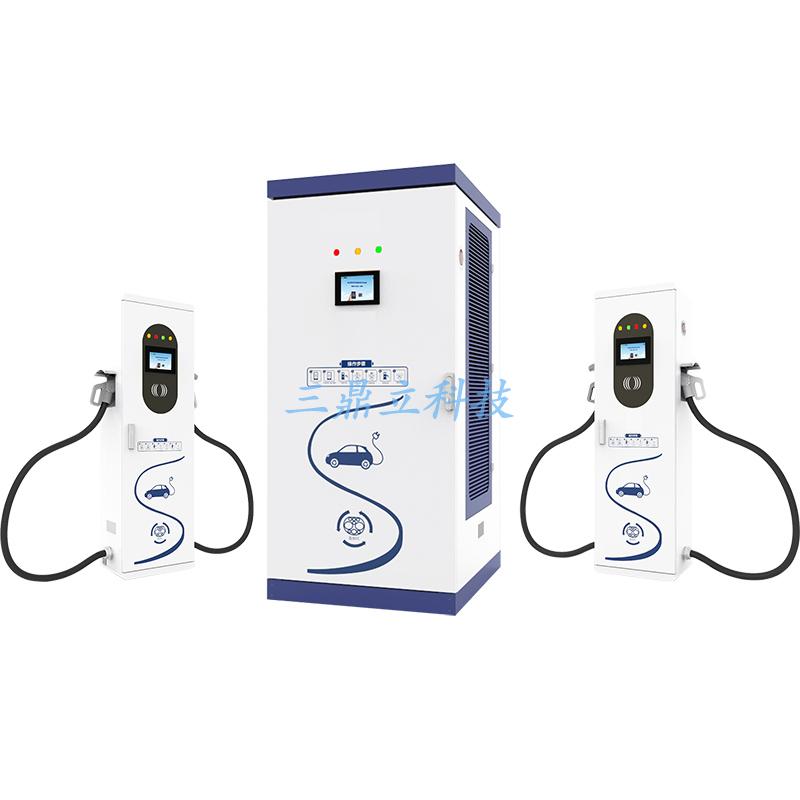

1、360kw分體式一機四終端八槍直流樁介紹

360kw分體式一機四終端八槍直流樁系列由一個主功率柜和4個充電終端組成充電終端可以是一機雙槍和一機單槍兩種；主功率柜最多可安裝24個充電模塊，功率最大可到360kw（15kw模塊）/480kw（20kw模塊）。
任意一個槍都能輸出250A/180kw輸出；
充電邏輯為：

1、360kW分為8個單元，每個單元為45kW的功率模塊，每個功率模塊單元都通過高壓繼電器連接到8條槍的輸出上面，通過控制算法，讓每一個輸出槍都能達到最大250A電流輸出，功率分配單元為15kW一級，任意2條槍可以各180KW輸出。

二、技術參數

產品型號	DCF360-8
詳細規格	額定功率	360KW（24個模塊（15kw））
功率柜	用戶界面	7寸LCD彩色顯示觸摸屏
	安裝方式	落地式
	走線方式	下進下出
	設備尺寸
	輸入電壓	AC380V±20%
	輸入頻率	45~65Hz
	輸出電壓	200-500V	200-750V	200-750V(恒功率)
	輸出電流范圍	0-600A	0-480A	0-900A
	計量精度	0.5級
充電終端	用戶界面	7寸LCD彩色顯示觸摸屏
	安裝方式	落地式
	設備尺寸
	輸入交流電壓	AC220V±20%
	輸入頻率	45~65Hz
	輸入直流電壓	200-750DC
	輸出直流電壓	200-750V
	輸出電流范圍	0-250A*2
	充電槍數量	2
	槍線長度	5米
電氣指標	限流保護值	≥110%
	穩壓精度	≤±0.5%
	穩流精度	≤±1%
	紋波系數	≤±0.5%
	效率	≥94.5%
	功率因數	≥0.99 (50%負載以上）
	諧波含量THD	≤5% (50%負載以上）
功能設計	人機界面	7寸LCD彩色顯示觸摸屏、LED指示燈
	充電模式	自動充滿/定電量/定金額/定時間
	支付方式	APP支付/刷卡支付/掃碼支付
	通信接口	以太網 2/3/4G (選配)
安全設計	執行標準	GB\T 20234、GB/T 18487、GB/T 27930、NB\T 33008
	安全功能	充電槍溫度檢測、過壓保護、欠壓保護、過載保護、短路保護、接地保護、過溫保護、低溫保護、絕緣監測保護、極性反接保護、防雷保護、急停保護、漏電保護
環境指標	工作溫度	-25℃~+55℃
	工作濕度	5%~95%無凝霜
	工作海拔	<3000m
	防護等級	IP54
	冷卻方式	強迫風冷
	噪聲控制	≤60dB
	MTBF	100,000小時
